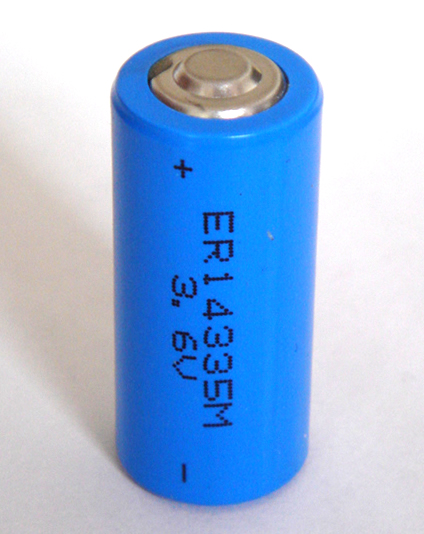

1 電池型號：ER14335M電池
2 電池性能指標
2.1電池容量：（23±2℃，4mA/2.0V） 1.2Ah
2.2開路電壓： ≥3.64V
2.3負荷電壓：（62Ω，20±5℃，時間≤10s）≥3.30V
2.4最大連續工作電流：（20±5℃） 300mA
2.5最大脈沖工作電流：（20±5℃） 500mA
2.6工作溫度范圍： -45～+85℃
2.7電池貯存壽命： 10年
3 外觀、尺寸和重量
3.1外觀: 電池外形為圓柱形。外觀整潔，無碰傷變形。
3.2最大尺寸：Φ14.5 h 33.5
3.3最大重量：13g
4 電池檢測方法
4.1檢測所須條件
除非另有規定，所有檢測均應在20±5℃條件下進行。所有檢測必須在收到電池45天內完成。
4.2電池上機前必須檢測的項目
電池上機前必須100%的檢測其開路電壓和負荷電壓。剔除開路電壓和負荷電壓不合格的電池。
4.3產品驗收檢測程序和標準
|
檢測項目 |
檢測方法 |
檢測標準 |
|
外 觀 |
目測 |
整潔、無碰傷變形、標識清晰 |
|
尺 寸 |
用分度值為 0.02 的游標卡尺測量 |
最大 Φ 14.5 × 33.5mm |
|
重 量 |
用分度值為 0.1g 的天平測量 |
最大 13g |
|
開路電壓 |
用三位半數字電壓表測量 |
≥ 3.64V |
|
負荷電壓 |
用三位半數字電壓表測量
電阻 62 Ω， 時間 ≤ 10s |
≥ 3.30V |
|
快速放電 |
33 Ω， 23 ± 2 ℃連續放電至 2.0V |
≥ 0.80Ah |
|
常規放電 |
62 Ω， 23 ± 2 ℃連續放電至 2.0V |
≥ 0.9Ah |
|
高溫放電 |
62 Ω， 55 ± 2 ℃連續放電至 2.0V
在 55 ± 2 ℃下擱置 16 小時后放電 |
≥ 0.80Ah |
|
低溫放電 |
62 Ω， -40 ± 2 ℃連續放電至 1.8V
在 -40 ± 2 ℃下擱置 16 小時后放電 |
≥ 0.35Ah |
|
充 電 |
禁止 |
禁止 |
|
強迫放電 |
嚴禁 |
嚴禁 |
其他型號：
|
電池型號 |
標稱電壓 （V） |
標稱容量 （mAh） |
工作電流(mA)
|
最大尺寸 直徑*高度 |
重量 |
| 標準電流 |
連續電流 |
脈沖電流 |
|
|
3.6V |
800mAh |
2mA |
100mA |
500mA |
14.5mm*25.2mm |
10g |
|
|
3.6V |
1350mAh |
3mA |
150mA |
1000mA |
14.5mm*33.5mm |
13g |
|
|
3.6V |
2200mAh |
4mA |
400mA |
1500mA |
14.5mm*50.5mm |
19g |
|
|
3.6V |
1800mAh |
3mA |
400mA |
1500mA |
17.0mm*33.5mm |
20g |
|
|
3.6V |
3000mAh |
5mA |
1000mA |
1500mA |
17.0mm*50.5mm |
26g |
|
|
3.6V |
3500mAh |
5mA |
600mA |
2000mA |
18.5mm*50.5mm |
28g |
|
|
3.6V |
6500mAh |
10mA |
800mA |
2500mA |
26.2mm*50mm |
52g |
|
|
3.6V |
13000mAh |
15mA |
1800mA |
4500mA |
32.9mm*124.5mm |
100g |
