| 2.3V 超級電容器 |
|

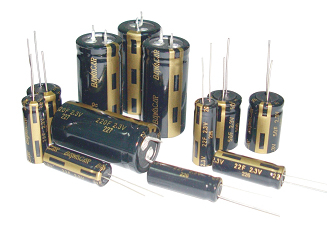

| 2.3V SCEC系列 |
| 特點：圓柱體結構，引線型或焊片型引出端，符合RoHS |
| 技術參數： |
工作溫度范圍 |
-25℃～+60℃ |
容量公差 |
±20% |
額定電壓UR(V) |
2.3 |
浪涌電壓(V) |
2.5 |
引出端類型 |
10F～120F |
220F～800F |
引線型 |
焊片型 |
高溫負荷特性 |
額定電壓UR下，溫度60℃，工作2000小時 |
ΔC |
≤30%初始值 |
ESR |
≤2倍規定值 |
自放電測試 |
以0.01A/F充電至額定電壓UR，保持UR12小時，然后放電 |
溫度特性 |
在-25℃，+25℃，+60℃溫度下測量 |
ΔC |
≤50%初始值 |
ESR |
≤2倍規定值 |
循環壽命特性 |
自UR至1/2UR循環充放電20000次 |
ΔC |
≤30%初始值 |
ESR |
≤2倍規定值 |
|
| |
| 型號一覽 |
| 產品型號 |
額定容量(F) |
ESR AC(mΩ) |
ESR DC(mΩ) |
IR(A) |
IMAX(A) |
尺寸 |
質量/體積 |
能量密度 |
引線距離 |
資料下載 |
| SCEC2R3106 |
10 |
220 |
400 |
0.007 |
0.180 |
Φ10×20 |
2.5g / 1.6ml |
2.94Wh/kg / 4.68Wh/L |
5.5±0.2 |
|
| SCEC2R3226 |
22 |
120 |
170 |
0.016 |
0.397 |
Φ10×30 |
3.6 g / 2.4 ml |
4.49 Wh/kg / 6.86 Wh/L |
5.5±0.2 |
|
| SCEC2R3506 |
50 |
60 |
100 |
0.036 |
0.885 |
Φ16×25 |
8.5 g / 5.0 ml |
4.32Wh/kg / 7.31 Wh/L |
8±0.2 |
|
| SCEC2R3127 |
120 |
45 |
80 |
0.086 |
1.98 |
Φ18×40 |
16 g / 10.2 ml |
5.51 Wh/kg / 8.67 Wh/L |
8±0.2 |
|
| SCEC2R3227 |
220 |
30 |
50 |
0.158 |
3.56 |
Φ22×45 |
24.7 g / 17.1 ml |
6.54 Wh/kg / 9.45 Wh/L |
10±0.2 |
|
| SCEC2R3407 |
400 |
20 |
25 |
0.287 |
6.57 |
Φ30×45 |
48.5 g / 31.8 ml |
6.06 Wh/kg / 9.24 Wh/L |
10±0.2 |
|
| SCEC2R3607 |
600 |
15 |
20 |
0.430 |
9.58 |
Φ30×60 |
65 g / 42.4 ml |
6.78 Wh/kg / 10.40 Wh/L |
10±0.2 |
|
| SCEC2R3807 |
800 |
10 |
15 |
0.574 |
12.78 |
Φ35×70 |
94g / 67 ml |
6.25 Wh/kg / 8.73 Wh/L |
23±0.2 |
|
|
ESR AC=等效串聯內阻，1kHz，ESR DC=直流內阻 |
| IR=額定放電電流，25℃，30min自UR放電至1/2UR，IMAX=最大放電電流，25℃，60sec自UR放電至1/2UR |
| 2.3V SCPC系列 |
| 特點：圓柱體結構，螺柱型引出端，符合RoHS |
| 技術參數： |
工作溫度范圍 |
-25℃～+60℃ |
容量公差 |
±20% |
額定電壓UR(V) |
2.3 |
浪涌電壓(V) |
2.5 |
引出端類型 |
螺柱型 |
高溫負荷特性 |
額定電壓UR下，溫度60℃，工作2000小時 |
ΔC |
≤30%初始值 |
ESR |
≤2倍規定值 |
自放電測試 |
以0.01A/F充電至額定電壓UR，保持UR12小時，然后放電 |
溫度特性 |
在-25℃，+25℃，+60℃溫度下測量 |
ΔC |
≤30%初始值 |
ESR |
≤4倍規定值 |
循環壽命特性 |
自UR至1/2UR循環充放電500000次 |
ΔC |
≤30%初始值 |
ESR |
≤2倍規定值 |
|
| 型號一覽 |
| 產品型號 |
額定容量(F) |
ESR AC(mΩ) |
ESR DC(mΩ) |
IR(A) |
IMAX(A) |
尺寸 |
質量/體積 |
能量密度 |
引線距離 |
資料下載 |
SCPC2R3407 |
400 |
5 |
8 |
56 |
110 |
Φ35×80 |
88g/77ml |
3.34Wh/kg/3.82 Wh/L |
12.7±0.2 |
|
SCPC2R3607 |
600 |
4 |
6 |
80 |
150 |
Φ35×90 |
112g/87ml |
3.94Wh/kg/5.09 Wh/L |
12.7±0.2 |
|
|
| IR=額定放電電流，25℃，5sec自UR放電至1/2UR |
| IMAX=最大放電電流，25℃，1sec自UR放電至1/2UR |
| ESR AC=等效串聯內阻，1kHz，ESR DC=直流內阻 |
|
| |
