鋰離子電池保護板的一些特點及應注意的地方：
特點：
（1）主要技術參數：
a.過充保護電壓
b.過充實際電池電壓
c.過流保護電壓
d.過放保護電壓
e.過放恢復電壓
f.正常工作時自耗
g.待機狀態自耗電流（靜態工作電流）
h.短路保護時間
（2）電池保護板所用主要元器件
板材：PCB板，工藝分為：沉金，鍍金，鍍鎳，噴錫，沉錫，其中以沉金板工藝最為復雜，成本略高：顏色一般分：綠油黑油，黃油。板厚一般為：0.4mm、0.6mm、0.8mm、1mm、1.2mm 。
FPC板，電池保護板一般為單面板，也用雙面板，但出于成本的角度，現各廠家已改為單面板，一般厚度在0.1mm.
PCB板與FPC板，F(xiàn)PC板成本最高，是以很多廠家盡可能不做FPC板面改用PCB板。-------從0.5元到3元的軟板都有。根據要求不同，價格有差異.
控制IC：
A．日本理光：RN5VM111C，RN5VM112C，R5421N11C，R5421N112C，R5421N51F，R5421N152F，RS5VG201C，RS5VG202C(雙電芯用168，338用到)
B．日本精工：8241，8261，8491，S-8261，8232(TWO CELL 168，388用到)
C．日本美之美：MM1491，MM1421，MM3061，MM3077
D．摩托羅拉：MC33349
E．臺灣立崎：RT9542OCER，RT9545OCER(RICH)
F．臺灣富晶：DW01，DW01(Fortune)
G．臺灣IC：A8631，A8632，301，302，002B等
以上IC中以日本理光、精工EC質量最為優良，也以它作為控制IC性能的標準。是以價格相對就偏高，以臺灣IC最差。-----------日本IC價格大致在1.3元左右，臺灣IC大致在0.8元左右。
MOSFET：
CET：CEM9926，CEM9936，CEM9925
MAGEPOWER：M19926
SI：9926，6968
FDS：FDS9926
IR：IRF7311
SILICONLX：SI9926，SI6869
摩托羅拉：7N02，NTQD6968
ST：9926，6N03V，5N20V
SANYO：D2011，D2017
以9926最為普通，通常叫厚IC，TPC8212最好，TPCS8201主要用于8088，2400，100等線路板比較窄的板上，IC比較窄、薄，通俗叫法：超薄IC。------國外價格大致在1.3元，SANYO的略貴，在1.8左右。
解碼IC：
美國：DS250
臺灣：TF2923，TF2928，TF2929，TF2933，TF2935，TF2936，TF2937
臺灣：SC2502等
愛立信專用碼：508A，509A 價格最高，5.5元人民幣左右。以TF2929價格最高(它是寫碼IC)，以臺灣IC最為普通。
NTC(負溫度系數)：電阻阻值隨濕度增高而減小，功能起保護作用，其標準以25攝氏度而定，不同溫度其阻值不同。
NCT 10K適用于摩托羅拉，愛立信。
NTC 47K適用于NOKIA。
對于一般的客戶而言，他們都沒有要求保護板有NTC的。-------解碼IC根據情況不同，價格差別比較大。

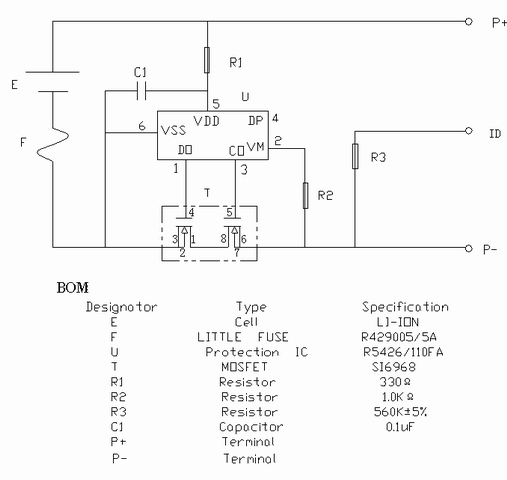

附保護板原理圖:
 |
